Gasreinigung & Gastrocknung
TIL Adsorption
Dynamische Anlagensimulation zur Gasreinigung und Gastrocknung
Das TIL Add-On Adsorption erlaubt die Simulation und Analyse transienter Trocknungs- und Trennprozesse für Gasgemische. Dabei stellt das physikalische Prinzip der Adsorption die Basis für alle Modelle dar.
Erstgespräch vereinbarenUniverselles Basismodell für Gasgemische und Adsorptionsgleichgewicht
Modularer Ansatz erleichtert Aufbau von komplexen Adsorptionsanlagen
Optimierung von Stoffpaarung und Zykluszeiten
Individuell erweiterbare Stoffdatenbank
Analyse von Durchbruchskurven und Adsorptionskinetik
Untersuchung von PSA und TSA-Prozessen
KUNDEN-SPOTLIGHT
Produktentwicklung mit TIL Adsorption für MANN+HUMMEL
KUNDENPROFIL

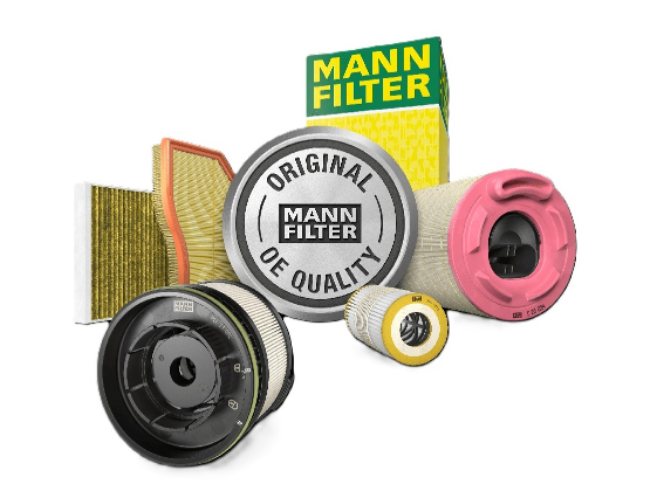

MANN+HUMMEL
- Einer der weltweit führenden Anbieter von Filtrationslösungen
- Flüssigkeits- und Luftfiltersysteme für die Automobilindustrie und industrielle Anwendungen
- Hauptsitz in Ludwigsburg, Deutschland
- Rund 21.000 Mitarbeitende weltweit
- Der Fokus liegt auf Lösungen für sauberere Mobilität, Luft, Wasser und Industrie.
HERAUSFORDERUNG

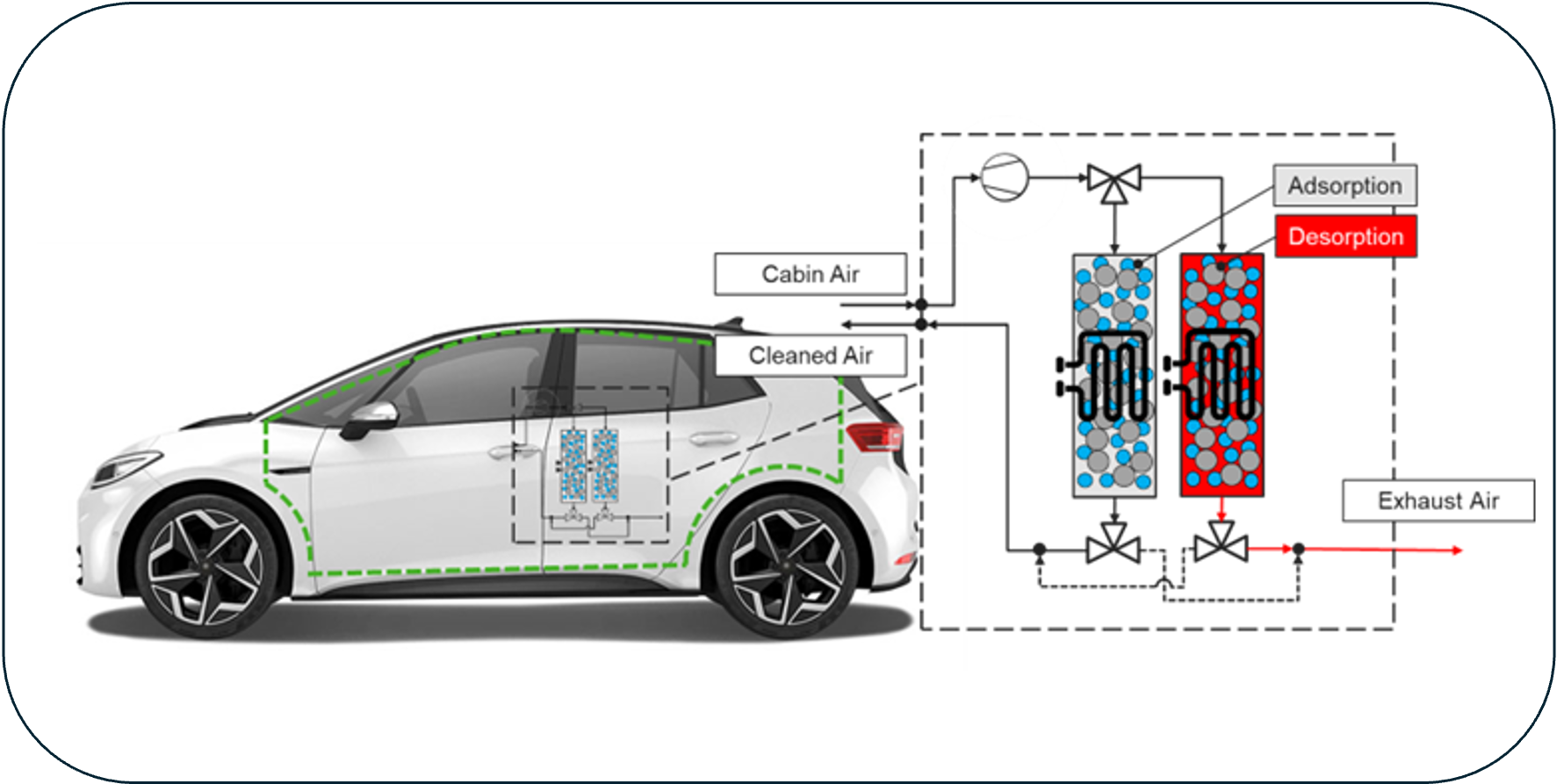

Entwicklung eines Wasser- und CO₂-Filters für die Fahrzeugkabinenluft
- Frühe Produktentwicklung (viele Freiheitsgrade)
- Evaluierung unterschiedlicher Desorptionsstrategien
- Komplexe Prozessoptimierung
- Charakterisierung verschiedener Adsorptionsmaterialien
- Modellkalibrierung anhand von Prüfstandsmessungen
DIENSTLEISTUNGSPROJEKT
Modellentwicklung & Simulationen

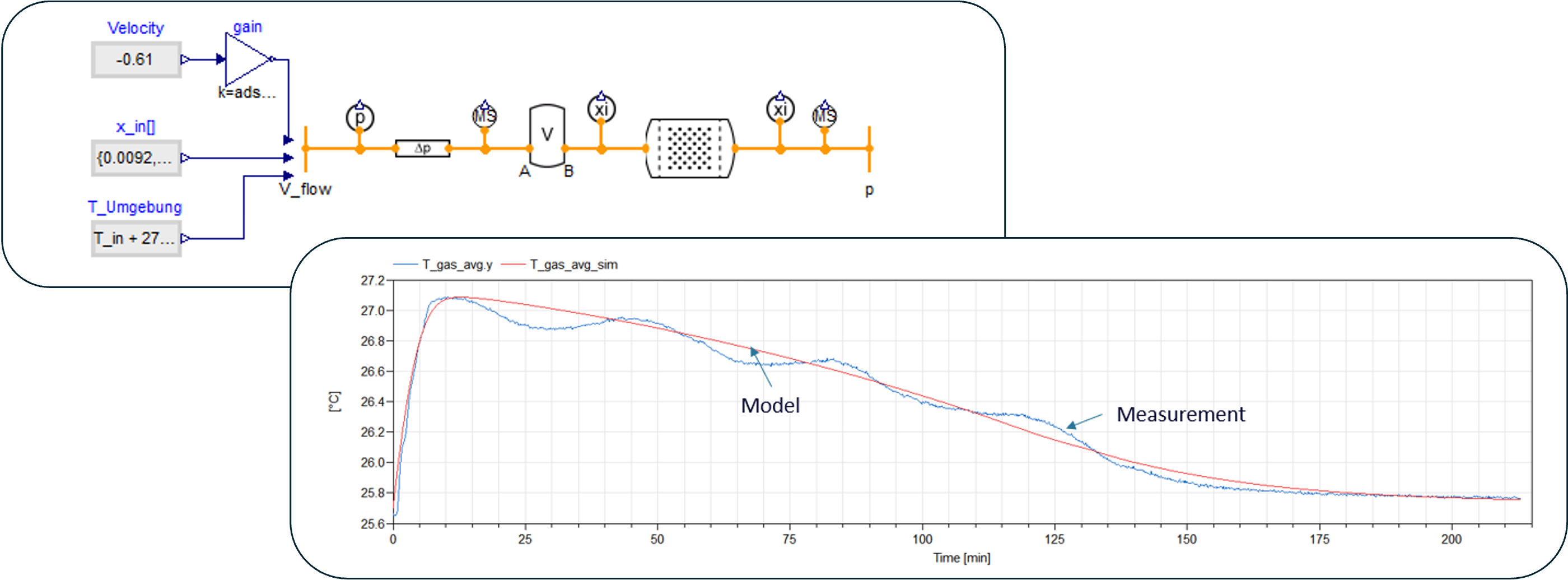

- Implementierung des Adsorbensmodells: Kalibrierung von Isothermen und Durchbruchskurven

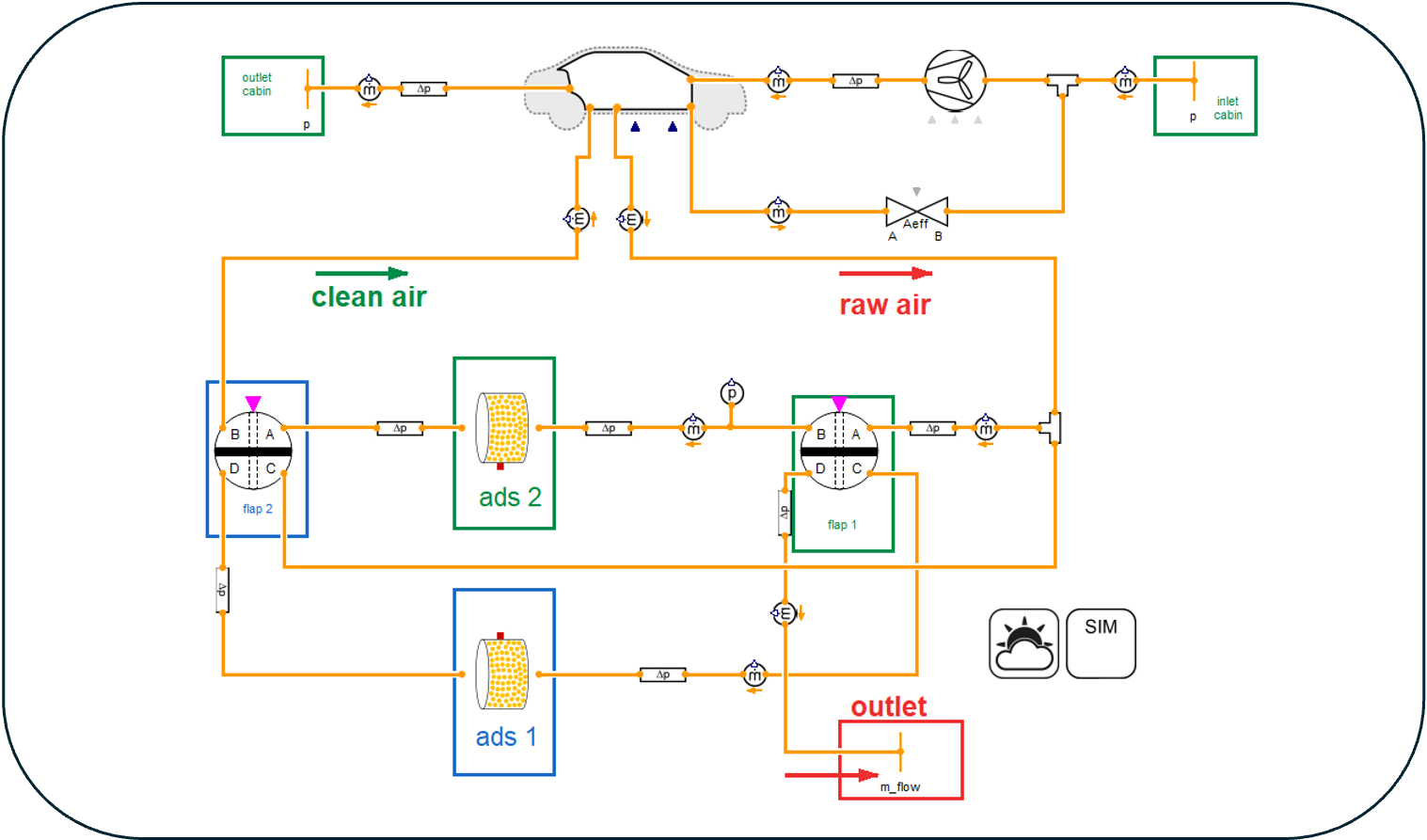

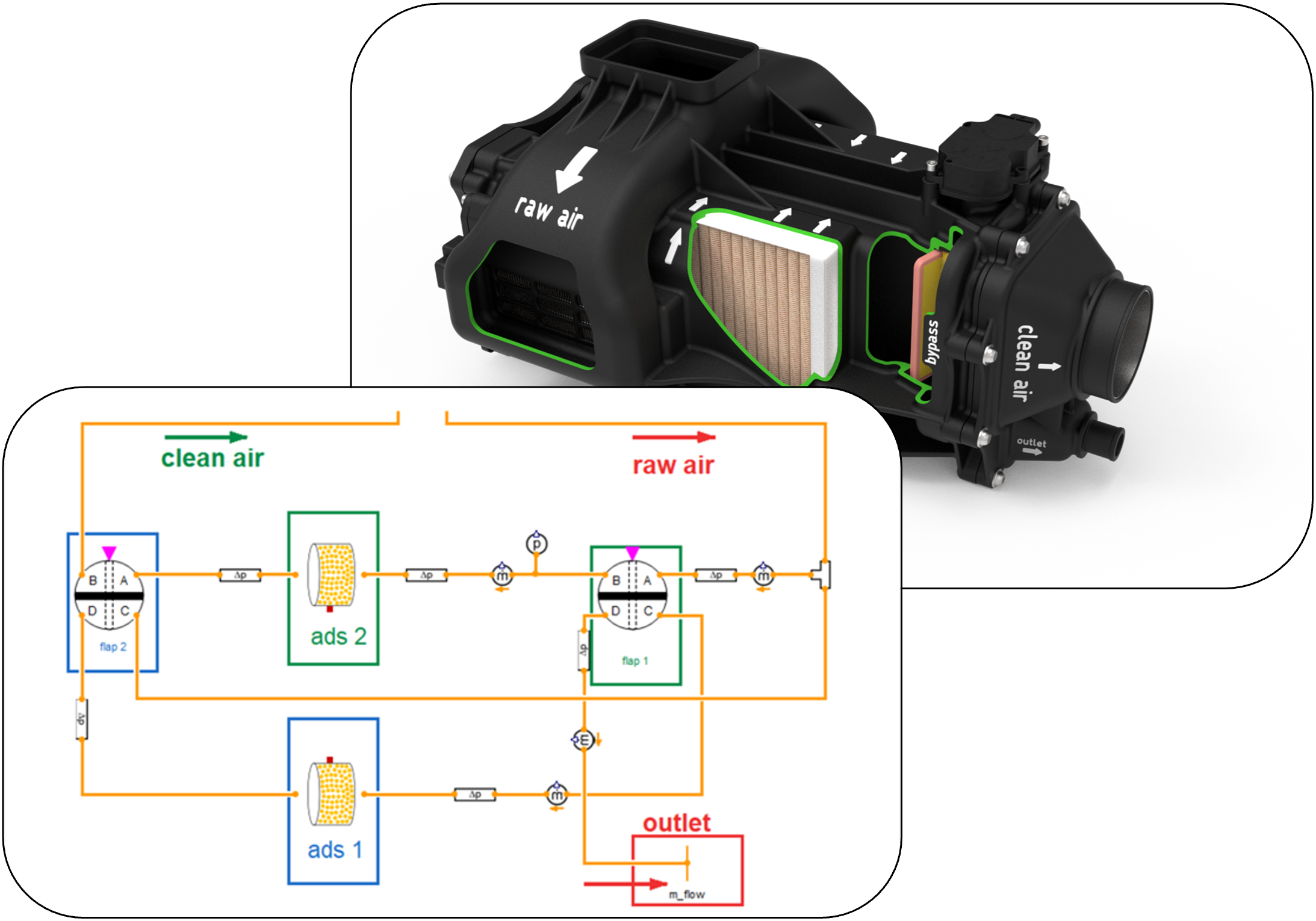

- Systemmodell eines Adsorptionsfilters auf Basis von TIL und TIL Adsorption
- Prüfstandsmodell und Fahrzeugkabinen-Prototyp
- Prüfung auf Robustheit und Plausibilität
ERGEBNISSE
Mehrwert für MANN+HUMMEL
- Schnellere Produktentwicklung und zügige Validierung von Kundenanforderungen
- Besseres Verständnis des Gesamtsystems
- Wiederverwendbare Simulationsmodelle als Grundlage für eine interne Modellbibliothek und weitere Entwicklungen
- Modellbasierte Auslegung für unterschiedliche Anwendungsfälle (Pkw, Offroad, Industrie)
KUNDENSTATEMENT
MANN+HUMMEL
„Durch die simulationsbasierte Entwicklung mit TIL und TIL Adsorption können wir neue Konzepte und Dimensionierungen der Komponenten schnell validieren, bevor wir mit dem CAD-Design beginnen. Der transparente Projektansatz hat es uns ermöglicht, internes Know-how aufzubauen und die Modelle eigenständig weiterzuentwickeln.”
Andreas Link
Ingenieur bei MANN+HUMMEL
Beispielsysteme zur Gastrocknung und Gasreinigung
Lufttrocknung für die Batterieproduktion
Die Batterieproduktion stellt extrem hohe Ansprüche an die Konditionierung der Raumluft. Die relative Luftfeuchtigkeit muss unter 1% liegen. Das entspricht bei Raumtemperatur einem Taupunkt von etwa -34°C.
Die Trocknung der Luft auf solch geringe Restfeuchten erfolgt in mehrstufigen Prozessen mit Sorptionsrädern.
Durch eine geschickte Prozessführung und Wärmerückgewinnung kann der Energieaufwand für die Trocknung minimiert werden.
Mit der TIL Adsorption finden Sie eine Verschaltung und Regelung, die den Anforderungen der Batterieproduktion entspricht und durch minimalen Energiebedarf die Umwelt schont.
Direct Air Capture
Direct Air Capture bietet die Möglichkeit Kohlenstoffdioxid direkt aus der Umgebungsluft zu gewinnen. Auch hier ist das Grundprinzip die Adsorption.
Das CO2 der Umgebung wird mittels Ventilatoren über große Adsorber geleitet und dort adsorbiert. Die anschließende Desorption bei etwa 100°C liefert hoch konzentriertes CO2, das stofflich verwertet oder gespeichert werden kann.
Derzeit hat die Technologie noch einen recht hohen Energiebedarf. Im Forschungsprojekt MoGaTEx untersuchen wir die modellgestützte Auslegung zur Erhöhung der Energieeffizienz mit der TIL Adsorption.
Modelle für zahlreiche Adsorptionssysteme
Die Bibliothek enthält Beispiele für Adsorberkolonnen, mehrfach diskretisierte Sorptionsräder bis hin zu vollständigen Pressure Swing Adsorption (PSA) Anlagen.
Mit den Modellen können Sie z.B. die Dimensionierung von Adsorbern optimieren, untersuchen welches Sorptionsmittel für Ihren Prozess geeignet ist oder Regelungskonzepte und Schaltzeitpunkte für einer Adsorptionsanlage verbessern.
PSA-Anlagen
Sorptionsräder
TSA-Anlagen
Trocknungsprozesse
Gastrennung
Biogas-Aufbereitung
Gastrocknung
Direct Air Capture
Luftzerlegung
Ihr individuelles Modell?
Dynamische Simulation Ihres eigenen Adsorptionssystems
Mit dem Add-On Adsorption stellen Sie eigene Anlagenmodelle aus bewährten Komponenten zusammen und kombinieren diese flexibel mit Modellen aus der TIL Suite Standardbibliothek. Alle Komponenten können parametriert und an Ihren Anwendungsfall angepasst werden.
Erstgespräch vereinbaren
Adsorptionszelle
Adsorptionstank
Adsorptionstank
mit Gehäuse
Adsorptionsrad
mit 2 Strömen
Adsorptionsrad
mit 3 Strömen
Adsorptionsrad
mit 4 Strömen
Adsorptionsanlagen mit TIL Adsorption auslegen
Nutzbarkeit
Offener und modifizierbarer Modelica-Code, der leicht angepasst und in Ihre Projekte integriert werden kann
Verlässlichkeit
Kontinuierlich entwickelter Code, der seit Jahren erfolgreich in der Industrie eingesetzt wird
Support
Sie sind nicht allein. Wir unterstützen unsere Kunden mit Schulungen, Videochats und individuellen Beratungsleistungen.
TIL Starterpaket
Lernen Sie TIL Adsorption im Rahmen unseres TIL Starterpakets kennen. Es bietet einen strukturierten Einstieg und unterstützt Sie dabei, die Modellbibliotheken praxisnah für Ihren Anwendungsfall zu erproben.
- OPTIONAL -
Hydrogen
Models of fuel cells, electrolysis, liquefaction, refueling station etc.
- OPTIONAL -
Adsorption
Models of gas purification, drying, temperature, pressure swing etc
- OPTIONAL -
PCM Storages
Models of various phase change materials , heat exchangers etc.
- OPTIONAL -
High Dynamic
For robust simulations with switching processes, transient boundary conditions etc.
TIL Suite
6 Wochen voller Zugriff auf die leistungsstarke TIL-Bibliothek
TIL Add-Ons
Volle Flexibilität mit allen TIL Add-Ons für vielfältige Use Cases
Training
Schnelle Lernerfolge mit unserem praxisnahen TIL Training
Service & Support
10 Stunden Beratung und Support bei der Erstellung individueller Modelle
TIL Starterpaket: 2.900 €
100 % Geld-zurück-Garantie bei aktiver Teilnahme
Bei aktiver Teilnahme am sechswöchigen Starterpaket erhalten Sie 100 % des Teilnahmebetrags zurück – wahlweise als Gutschrift auf eine TIL-Lizenz oder als Rückerstattung.
Die Details erhalten Sie mit dem Angebot.
„Wir haben das TIL Starterpaket gebucht und sind sehr zufrieden. Der Support von TLK Energy war persönlich, schnell und auf den Punkt. Die direkte Zusammenarbeit mit Simulationsexperten hat uns bestärkt, mit der TIL-Bibliothek weiterzuarbeiten.“
Atlas Copco
Unsere Experten für TIL Adsorption und thermodynamische Simulation
M.Sc.
Helena Vorspohl
Expertin für thermische Systemsimulation und Adsorptionsprozesse
Dr.-Ing.
Franz Lanzerath
Experte für thermische Systeme und industrielle Energieeffizienz
M.Sc.
Achim Gervens
Experte für dynamische Systemsimulation mit Schwerpunkt Adsorptionsprozesse
M.Sc.
Oliver Leis
Experte für Energy Engineering, Adsorption und elektrochemische Prozesse
So starten Sie mit der TIL Adsorption
Erstgespräch oder Starterpaket
Sie vereinbaren ein Erstgespräch oder fragen direkt das TIL Starterpaket an.
2
Fachliche Empfehlung
Wir klären Ihren Anwendungsfall und empfehlen den passenden Einstieg mit TIL Adsorption und relevanten Add-Ons.
Begleitet starten
Sie starten mit Training, Support, TIL Starterpaket oder gemeinsam mit unseren Simulationsexperten im Engineering-Projekt
Sprechen Sie mit uns über Ihr Projekt
Ihre Ansprechpartnerin
Hanna Leder (Account Manager) ist Ihre Ansprechpartnerin für den ersten Austausch. Sie klärt mit Ihnen die nächsten Schritte und bringt Sie mit dem passenden Experten zusammen.
